Principales claves sobre las bandas transportadoras de botellas
- La estabilidad de las botellas es prioritaria, especialmente en envases altos, ligeros o con una base estrecha.
- Las guías laterales deben mantener la trayectoria sin ejercer una presión excesiva ni dañar la superficie del envase
- La fricción de la banda debe adaptarse al proceso para evitar deslizamientos, vuelcos y problemas durante la acumulación.
- La velocidad de los transportadores debe estar sincronizada con las llenadoras, etiquetadoras, encajadoras y demás equipos.
El reto no consiste solo en mover botellas. El sistema debe conservar su orientación, evitar caídas y adaptarse a los cambios de velocidad entre máquinas. El diseño será diferente para envases vacíos o llenos y para botellas de vidrio, PET o polietileno de alta densidad.

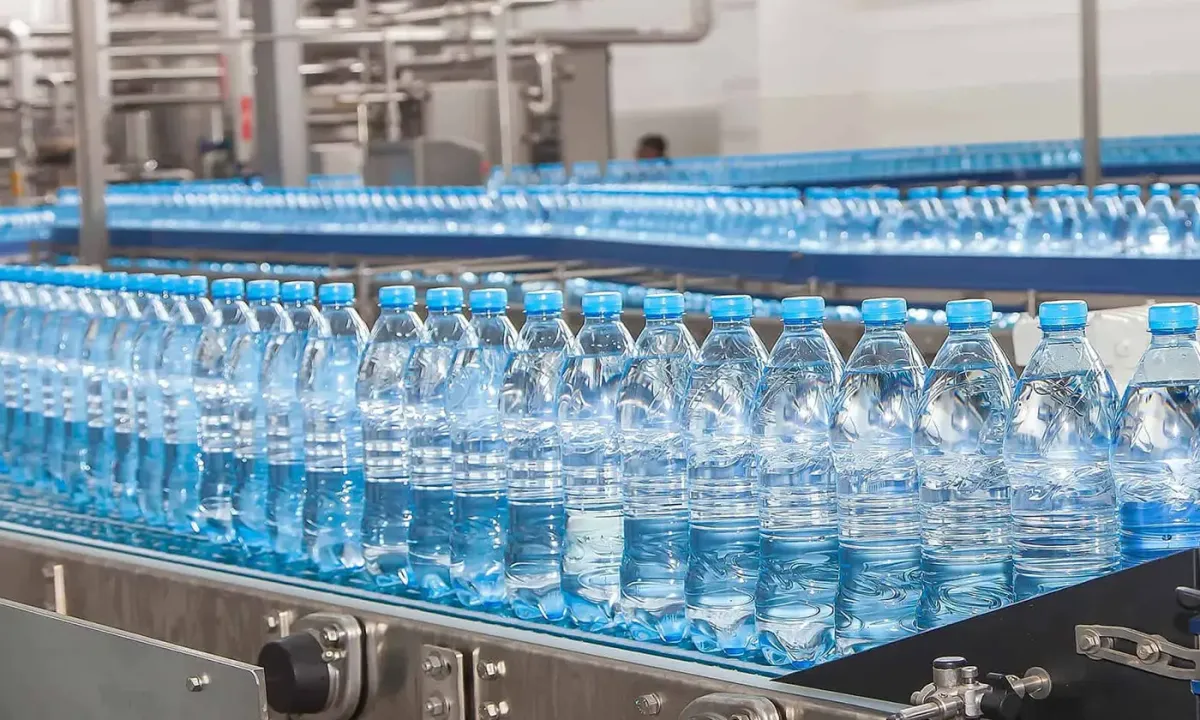

Qué son las bandas transportadoras de botellas
Una banda transportadora de botellas es un sistema continuo preparado para desplazar envases individualmente, en varias filas o formando acumulaciones controladas. Se utiliza en industrias como bebidas, alimentación, cosmética, farmacia, química y productos de limpieza.
Los transportadores conectan máquinas que no siempre trabajan al mismo ritmo. Las botellas deben avanzar sin vuelcos, golpes, atascos ni una presión excesiva entre ellas. Para conseguirlo, la instalación puede combinar tramos rectos, curvas, divisores, combinadores y mesas de acumulación.
Aunque se emplea habitualmente el término banda, la superficie puede ser una banda continua, una banda modular o una cadena plástica de tablillas. La elección depende de la botella, la velocidad, el recorrido y las condiciones de limpieza. Existen sistemas específicamente diseñados para transportar y acumular productos ligeros, entre ellos botellas de plástico y vidrio.
Requisitos técnicos para transportar botellas de forma estable
La estabilidad es uno de los criterios más importantes. Las botellas altas, ligeras o con poca superficie de apoyo son sensibles a las vibraciones, las curvas y las transferencias. Una diferencia de altura entre transportadores puede provocar caídas y detener la línea.
Las guías laterales mantienen los envases dentro de la trayectoria. Deben ajustarse a la botella sin ejercer una presión excesiva. Cuando se producen varios formatos, unas guías regulables y con referencias repetibles agilizan los cambios. Estos elementos permiten conducir el producto de forma fiable y reducir la necesidad de intervenciones manuales.
También hay que seleccionar correctamente la fricción. Si es demasiado baja, la botella puede deslizarse durante una aceleración. Si es elevada, aumenta la presión entre envases durante la acumulación. La velocidad de cada tramo debe coordinarse mediante sensores, variadores y el sistema de control.
Tipos de bandas transportadoras para botellas
Las bandas continuas proporcionan una superficie uniforme y resultan adecuadas en recorridos rectos, zonas de inspección y aplicaciones que necesitan transferencias suaves. Los materiales termoplásticos permiten fabricar bandas a medida con diferentes acabados y niveles de adherencia.
Las bandas modulares están compuestas por módulos plásticos articulados. Facilitan la creación de anchuras específicas, curvas o superficies drenantes. Las cadenas de tablillas son frecuentes en el transporte de envases rígidos y ofrecen soluciones compactas para trazados rectos y curvos.
El material de la botella modifica las exigencias. Los envases PET vacíos son ligeros y pueden deformarse; en determinadas líneas se trasladan por aire, sujetos bajo el cuello, hasta la llenadora. Estos sistemas permiten adaptar las guías al formato de la botella y proteger los envases durante su recorrido.
Una vez llenas, las botellas necesitan una superficie que soporte la carga y controle la acumulación. Su mayor peso cambia el comportamiento durante las aceleraciones, las frenadas y los cambios de dirección.
Las botellas de vidrio requieren un movimiento suave para limitar choques, roturas y ruido. Los envases de HDPE utilizados para leche, detergentes o cosmética pueden tener asas, bases irregulares o centros de gravedad desplazados. Por ello, conviene comprobar el diseño con muestras reales.
Acumulación y regulación del flujo de botellas
La acumulación crea un margen entre las máquinas. Si la etiquetadora o la encajadora se detienen brevemente, el sistema puede almacenar botellas y evitar que la llenadora pare de inmediato. Esta estrategia reduce el impacto de pequeñas interrupciones sobre el rendimiento global.
No basta con añadir más metros de transportador. Es necesario calcular la capacidad, el espacio disponible y la presión que soportarán los envases. Una acumulación mal regulada puede deformar botellas ligeras, rayar superficies, aumentar el ruido o provocar bloqueos.
Los sensores detectan la presencia de producto y modifican la velocidad de diferentes zonas. Así se controla la entrada y salida de las botellas sin generar una presión innecesaria. La acumulación y la regulación se utilizan precisamente para absorber pequeñas paradas y evitar que una incidencia puntual afecte inmediatamente a toda la línea.
Problemas habituales en las líneas de botellas
Los atascos suelen concentrarse en curvas, estrechamientos, combinadores y transferencias. Sus causas más comunes son unas guías mal ajustadas, diferencias de altura, velocidades incompatibles o un formato inestable.
Las caídas obligan a revisar la anchura de las guías, el radio de las curvas, el estado de la banda y la transición entre tramos. Cuando el problema afecta únicamente a una referencia, puede ser necesario establecer un ajuste específico.
Los residuos, el desgaste y una lubricación inadecuada también alteran la fricción. Una superficie que ha perdido sus propiedades puede provocar deslizamientos, movimientos irregulares o un aumento de la presión entre envases.
En líneas de vidrio, el contacto entre botellas puede incrementar considerablemente el ruido. Para limitarlo, deben vigilarse la presión de acumulación, el ajuste de las guías y la sincronización de las velocidades.
«El ruido en el trabajo puede provocar daños auditivos permanentes e incapacitantes».
Fuente: Organización Internacional del Trabajo: ruido en el entorno laboral
La recomendación de la OIT resulta especialmente relevante para líneas de botellas de vidrio, donde los choques continuos entre envases pueden contribuir a elevar el nivel sonoro del entorno de trabajo.
Cómo elegir una banda transportadora de botellas
La selección comienza por definir el material, las dimensiones, el peso, la base y la forma de la botella. También deben conocerse la velocidad de producción, los formatos previstos, el recorrido y las máquinas conectadas.
Después se analizan las curvas, transferencias y zonas de acumulación. El tipo de guiado, la resistencia química, la frecuencia de limpieza y el diámetro de los elementos de retorno condicionan la banda.
En líneas alimentarias o farmacéuticas, los materiales deben ser compatibles con los requisitos higiénicos del proceso. En instalaciones de bebidas también es necesario considerar la humedad, los posibles derrames y los productos utilizados durante la limpieza.
La solución debe facilitar la inspección y el mantenimiento. Una banda accesible, fácil de limpiar y con repuestos disponibles reduce las paradas y permite adaptar la línea cuando aparecen nuevos envases.
En Belting Lab analizamos el transportador y las características de cada botella para seleccionar o fabricar una banda a medida, buscando un flujo estable y una integración adecuada con el resto de la línea.
